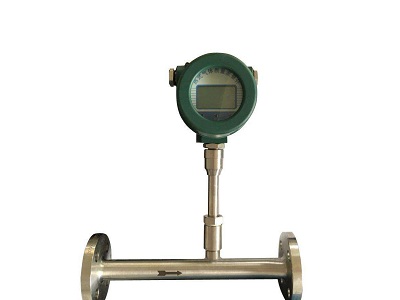

YJRK系列熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。

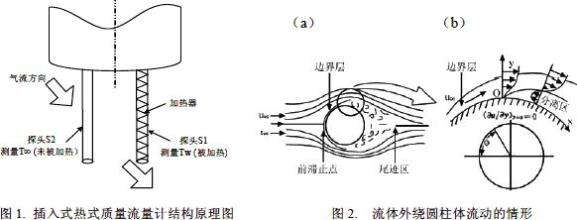

YJRK系列熱式氣體質量流量計原理：
根據熱效應的金氏定律,加熱功率P、溫度差△T（TRH-TRMG）與質量流量Q有確定的數學關系式。 P/△T=K1+K
YJRK系列熱式氣體質量流量計應用場合：
1、冶金行業：鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
2、紙漿與造紙行業：廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
3、食品及醫藥行業：加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
4、環保：沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
5、公用工程---電﹑氣﹑ 水處理的監控：管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
6、石油與天然氣工業：能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
7、電力行業：燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
8、化學行業：煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
9、其他行業：工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
YJRK系列熱式氣體質量流量計特點：
安裝方便，維修簡單雙向檢測，防振動
多至24點流量測量
輸出模擬量的校正多點非線性曲線修正
寬量程比100：1
流量與溫度同時檢測，切換顯示
大口徑小流量測量，可做泄露檢測
采用專有技術“雙平衡結構”封裝傳感器
專有高濕、高溫算法，介質溫度可達500℃
直接質量流量檢測，無需溫度壓力補償
YJRK系列熱式氣體質量流量計工作原理：
熱式流量計是基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈一定的比例關系.該系列流量計的傳感器有兩只標準級的RTD,一只用來做熱源,一只用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關系,再通過微電子控制技術,將這種關系轉換為測量流量信號的線性輸出。
YJRK系列熱式氣體質量流量計按安裝方式分為：插入式和管段式。
插入式
插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～6000mm。
管段式
管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。法蘭標準符合國標GB/T9119-2000。管段式傳感器適用管道直徑：DN15～2000mm。
傳感器材質為不銹鋼，管道材質為碳鋼或不銹鋼。
YJRK系列熱式氣體質量流量計技術參數：
適用介質：與不銹鋼相兼容的一切氣體
測量范圍：0.05 - 120m/s
工作溫度：-40℃ - 510℃
環境溫度：-40℃ - 85℃濕度小于90%RH
壓 降：
對于直徑大于或等于3英寸的管道可以忽略不計電源要求：
18 - 30VDC最大600mA
180 - 230VAC最大2.5W
100VAC最大3.15W
輸出信號：與質量流量成比例的線形4-20mA與溫度成比例的線形4-20mA
精 度：1%的讀數±0.5%的滿量程
重 復
性：±0.2%F.S
耐 壓：4.2MPa
響應時間：≤850ms
外殼材料：壓鑄鋁，A2/A4可選
探頭材料：316L，鉭，鈦等可選
球 閥：316L
緊壓接頭：316L/304
法 蘭：316L/304
報警輸出：繼電器常開觸點容量220AC/3A或24VDC（只針對流量值的報警輸出）、可以溫度輸出
顯 示：寬屏LCD顯示，參數及變量可通過面板上按鍵設定（帶密碼保護）
防護等級：IP65（不同廠家不同等級）
YJRK系列熱式氣體質量流量計質量承諾：
金湖億嘉儀表有限公司主營海水電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
